PYHL-14A、HL3-2A系列節能消防排煙混流風機 HLF-6 系列混流風機箱

1.1.HL3-2A 型混流風機，葉輪采用子午加速特點的錐面扭曲形葉片在輪轂上焊接而成，進 口處采用流線喇叭形消聲器與風筒聯接成整體，內裝有導葉，具有良好的氣流分布，壓力穩定，是一種介于軸流和離心風機間的新型風機。

分類：

詳細信息

1、概述

1.1.HL3-2A 型混流風機，葉輪采用子午加速特點的錐面扭曲形葉片在輪轂上焊接而成，進 口處采用流線喇叭形消聲器與風筒聯接成整體，內裝有導葉，具有良好的氣流分布，壓力穩定，是
一種介于軸流和離心風機間的新型風機。
1.2.PYHL-14A型混流風機是在 HL3-2A 風機上改進，電機采用耐高溫的電機，并配設專門的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，可在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞，可用于通風排煙兩用。
1.3.風機按機號分為2.5A～14A共24種規 格，系列風量范圍從450～135000m³/h, 全壓范圍從50～1900Pa。
1.4.為了滿足用戶對不同工況點性能調 節的需要，風機可在原基礎上配用雙速電機，可兩檔調速，根據不同的變速比，可分為S1 、 S2、S3 三種類型；也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz～50hz。

2、工作條件
工作溫度： -20～+80℃(可連續運轉);
耐高溫：100℃(可連續運轉20小時);
300℃(可連續運轉60分鐘);
濕度：小于90%;
介質條件：空氣(含塵量不超過100mg/m³);
工作電源：三相、380V/50Hz。
注：耐高溫條件僅用于PYHL-14A 型消防高溫排煙混流式風機。

3、應用
風機可廣泛應用于高屋建筑、工礦企業、賓館、飯莊、博物館、體育館、地下室等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。 PYHL-14A 型可用于通風
排煙兩用。

4、風機配置

4.1. 標準配置
● 葉輪； ● 機殼； ● 電機； ● 進風口消聲段； ● 底腳；
● 冷卻葉輪冷卻風管(僅PYHL-14 有)

4.2. 備選件及附件(訂貨時注明是否購買)
※減振設備； ※控制箱； ※網罩； ※對接法蘭。

5、加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片與輪轂焊接裝配成型。葉輪經靜、動平衡校正，平衡精度不大于G5.6 級。
5.2. 風筒外筒法蘭為采用整體翻邊旋壓而成，喇叭形消聲器內層為鍍鋅消聲微孔板，夾層為超細玻璃棉，進一步有效的降低了風機噪聲。

6、性能參數表

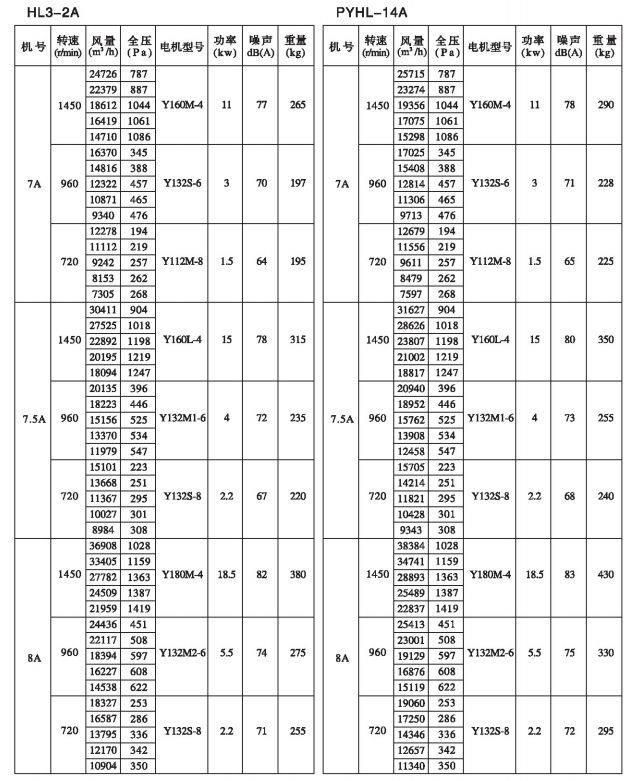

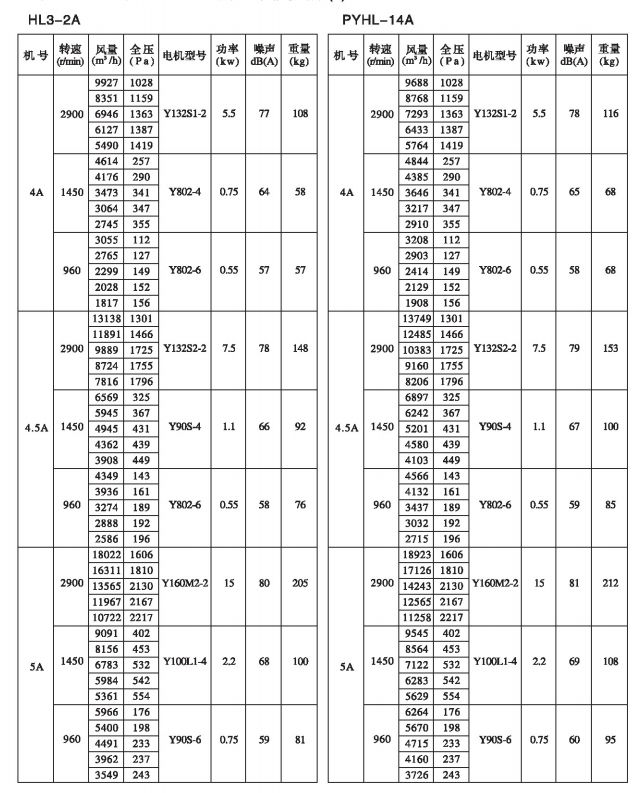

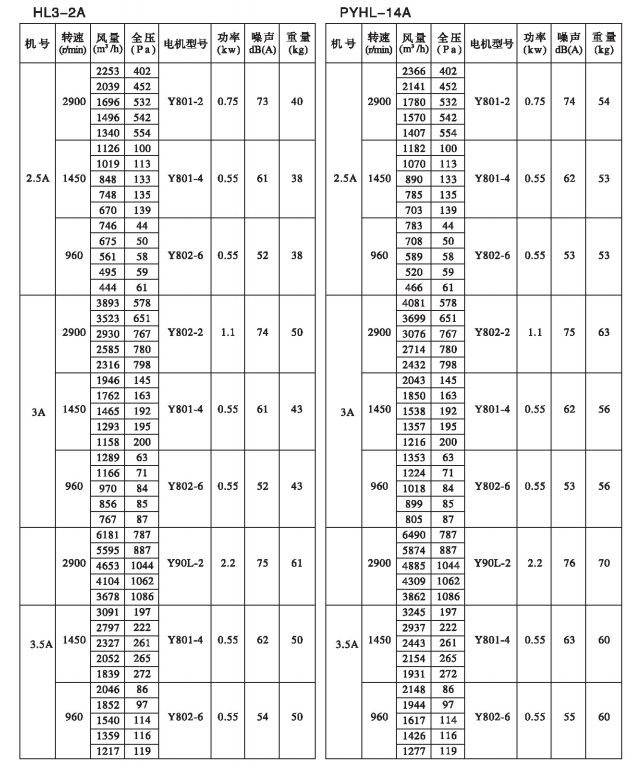

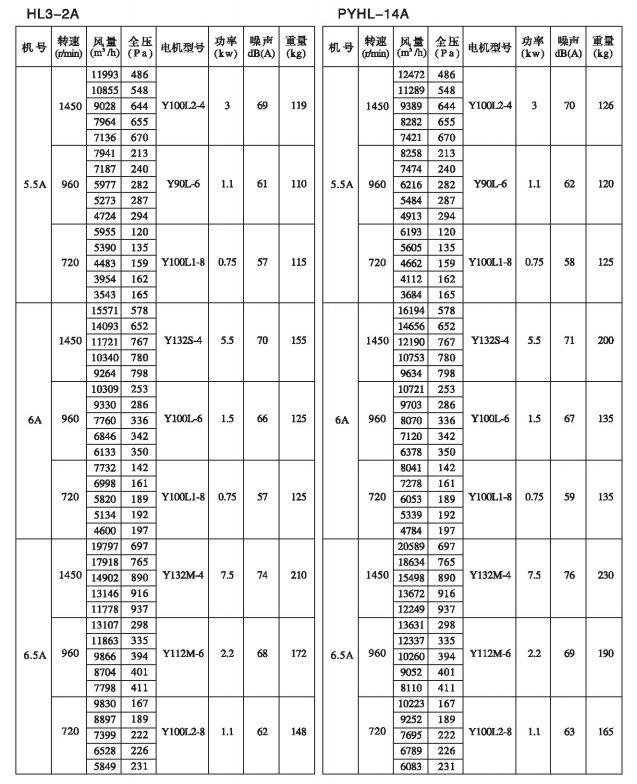

6、PYHL-14A、HL3-2A型混流風機性能參數表(1)

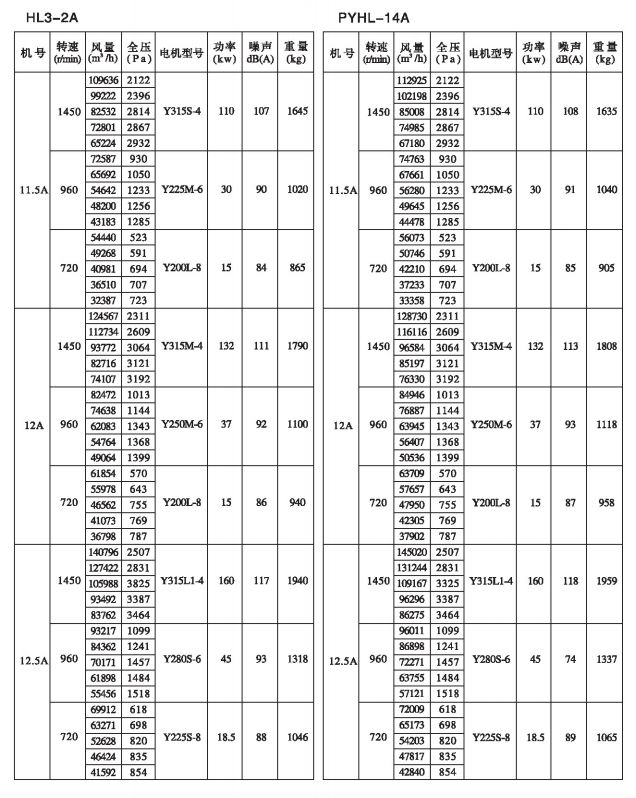

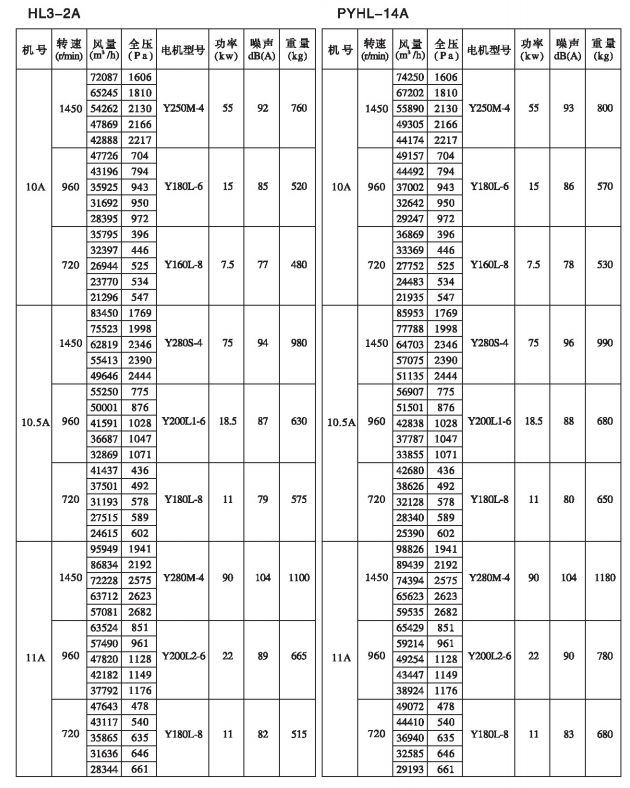

6、PYHL-14A、HL3-2A 型混流風機性能參數表(2)

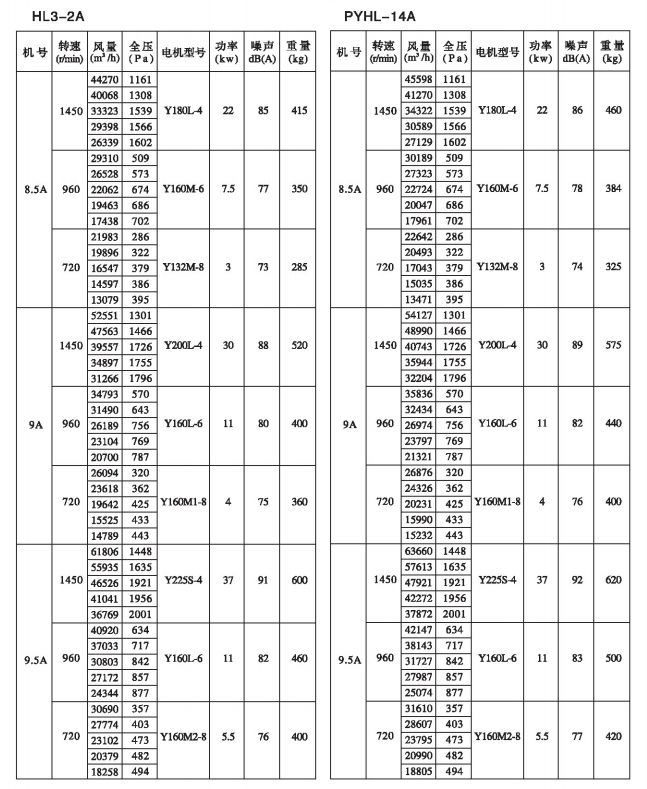

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(3)

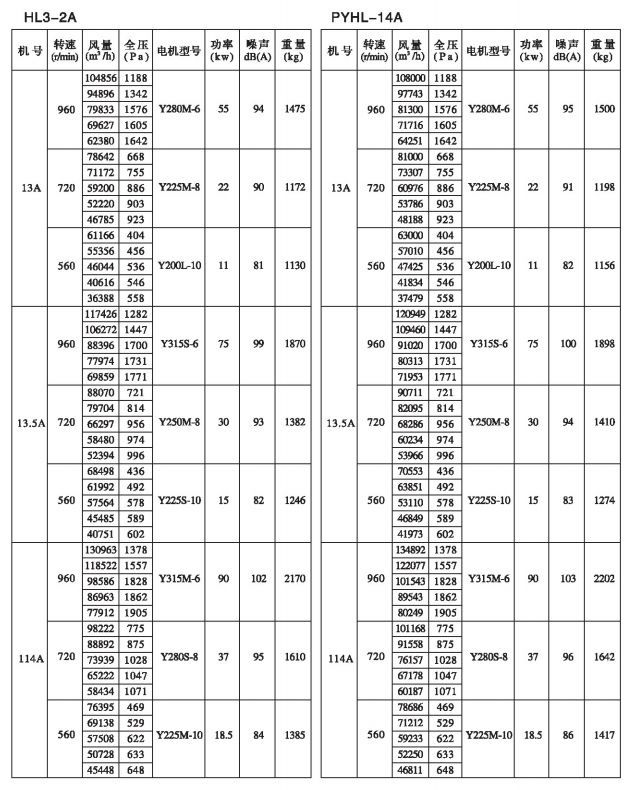

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(4)

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(5)

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(6)

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(7)

6 、PYHL-14A 、HL3-2A型混流風機性能參數表(8)

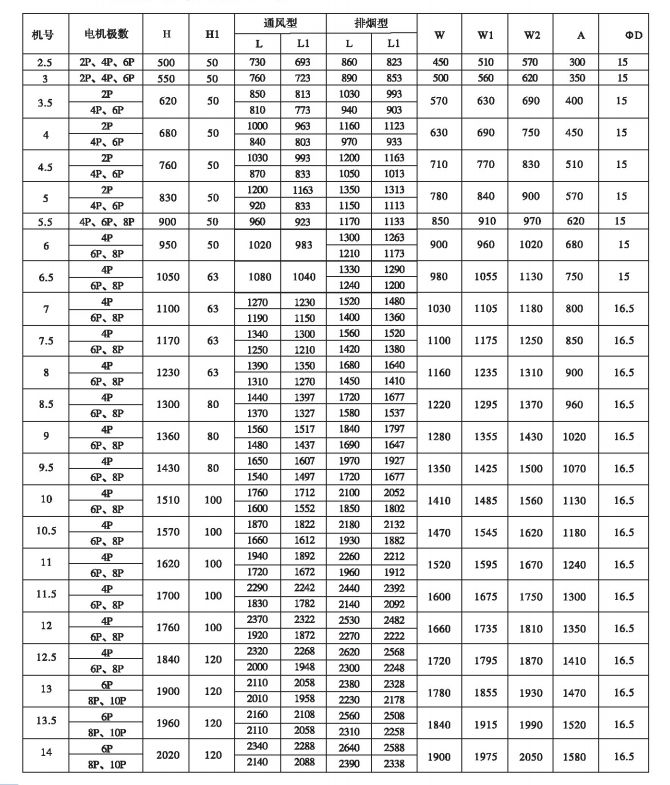

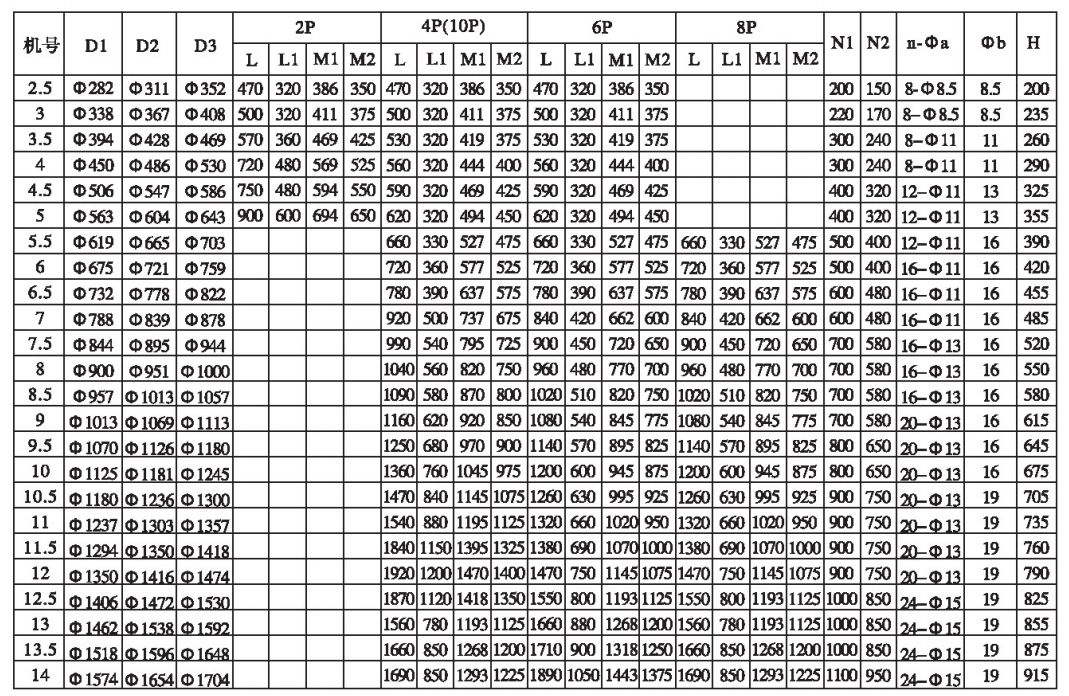

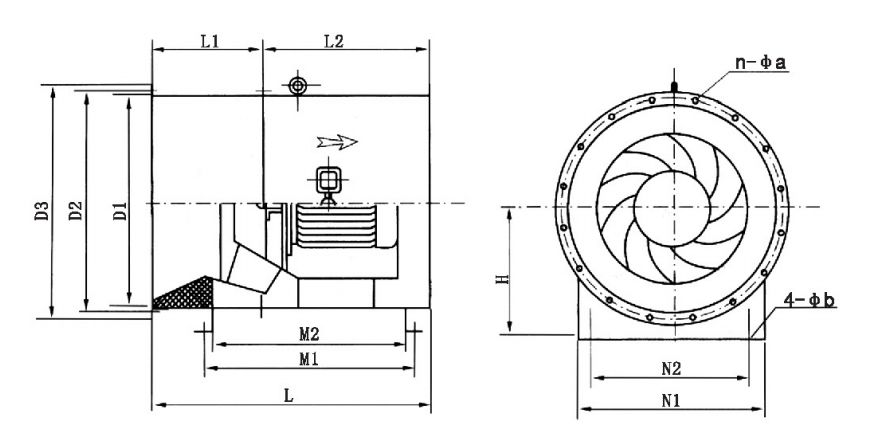

7、HL3-2A 型混流風機外形及安裝尺寸

備注： 1、帶有下劃線的為10極(560rpm) 尺寸；
2、若用戶沒有說明，本公司一般不在法蘭上打孔，敬請注意。
3、標配不帶消聲頭，如需加消聲頭請定貨前說明。

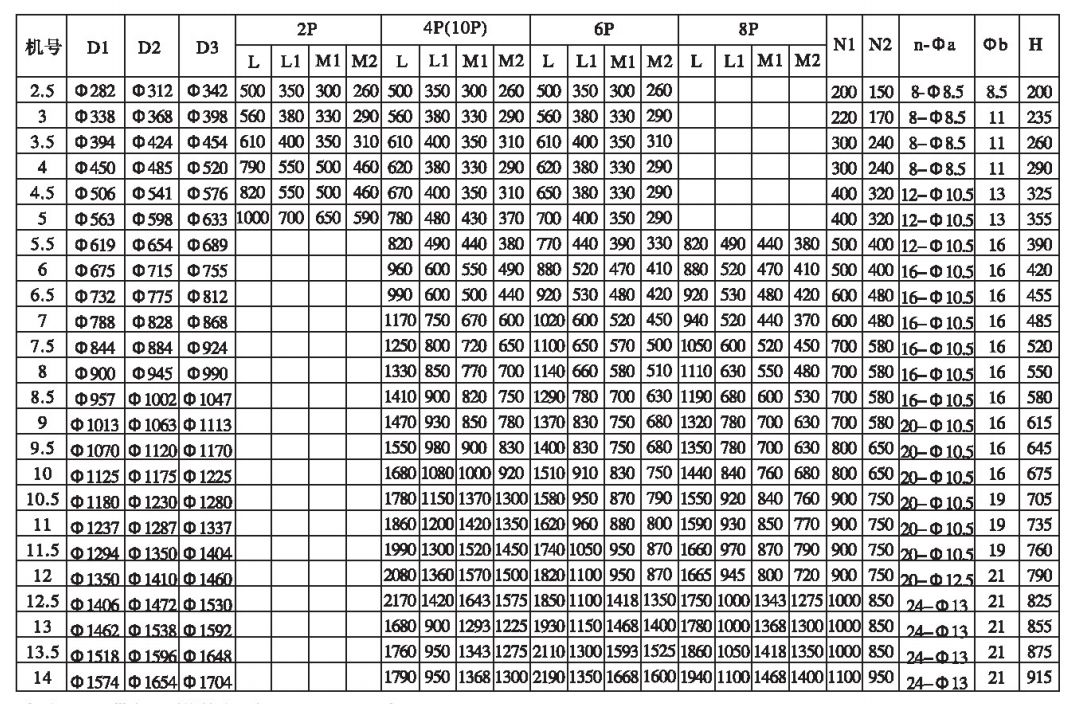

8 、PYHL-14A 型混流風機外形及安裝尺寸

備注：1、帶有下劃線的為10極(560rpm) 尺寸；
2、若用戶沒有說明，本公司一般不在法蘭上打孔，數請注意。
3、標配不帶消聲頭，如需加消聲頭請定貨前說明。

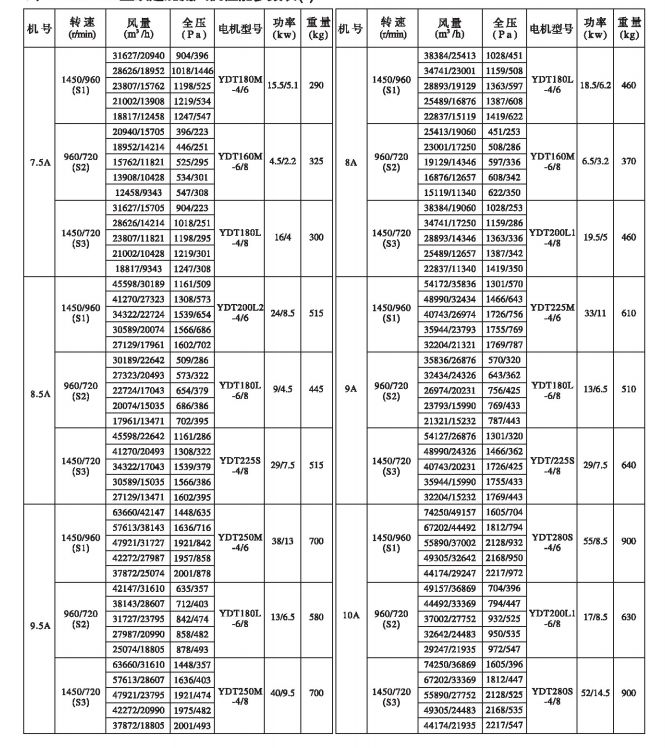

9 、PYHL-14A型雙速混流風機性能參數表

9 、PYHL-14A型雙速混流風機性能參數表(1)

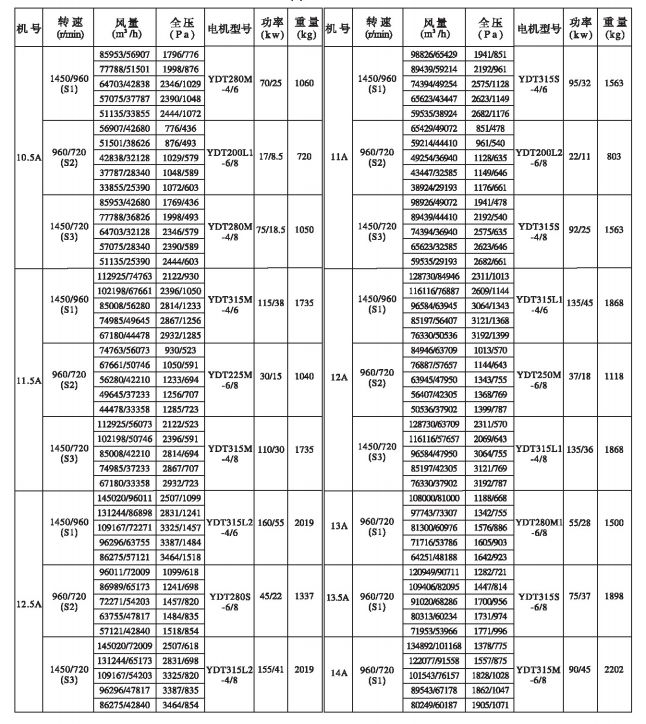

9 、PYHL-14A型雙速混流風機性能參數表(2)

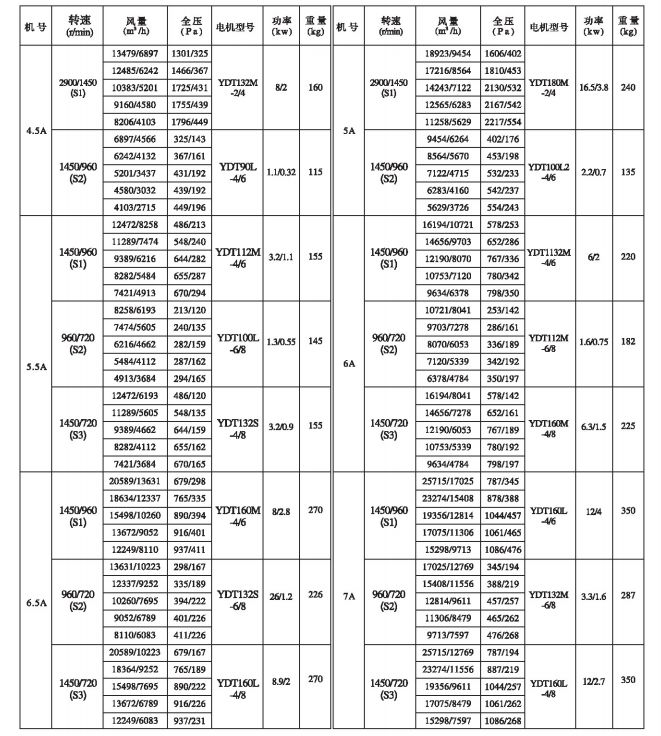

9、PYHL-14A 型雙速混流風機性能參數表(3)

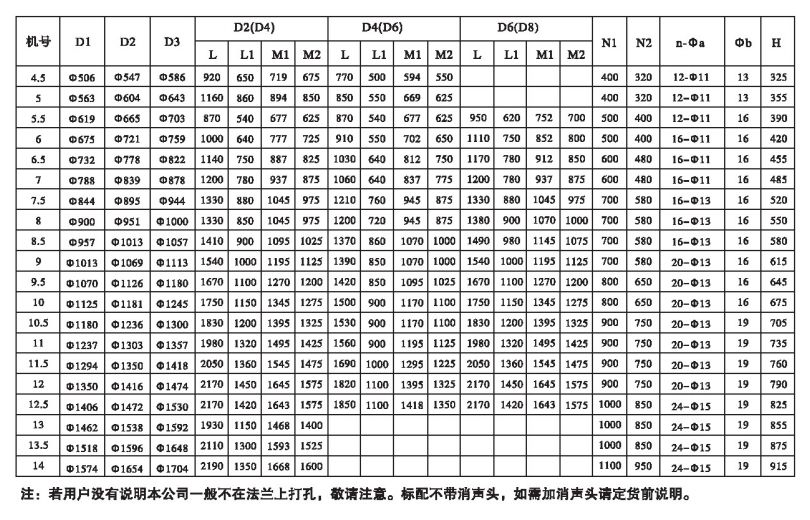

10、PYHL-14A 型雙速混流風機外形及安裝尺寸

11、HLF-6型混流風機箱

HLF-6 型混流風機箱是為了滿足現代高級建筑更低噪聲的需要，對 PYHL-14A、HL3-2A 型混流
風機包箱制作，風機箱板為消聲型面板，面板外層為彩涂板，中間消聲層為超細吸聲棉，內層為微穿孔板，框架式結構，整機可降噪約3～7dB。
HLF-6型混流風機箱分為排煙型和通風型兩種，排煙型為PYHL-14A型混流風機包箱，可在介質 溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運行20小時/次不損壞，可用于通風排煙兩用。通風型為HL3-2A型混流風機包箱，可用于通風換氣。

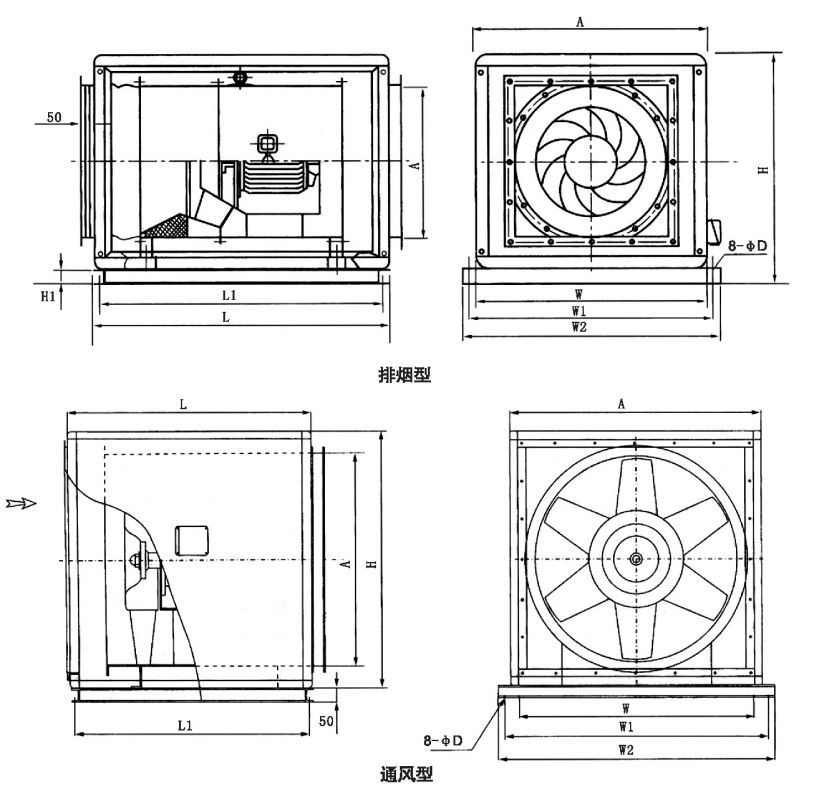

12、HLF-6 型混流風機箱外形及安裝尺寸
