DWT-Ⅱ型低噪聲離心式屋頂排風機
詳細信息
一、特性及應用
DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大量試驗研究開發的“星火”科研產品，具有 效率高、噪聲低、運轉運穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加
工、冶金等各行各業及高級民用建筑的送風和排風。根據不同的使用環境和輸送介質，風帽、風筒可采用鋼板或玻璃鋼，葉輪可采用鋁臺金、鋼板、玻璃鋼、工程塑料等材料制作。
根據結構分三種： DWT-I 型可用于中低壓、大流量場合的排風和送風； DWT-II 型為離心式屋頂風機可用 于壓力要求較高場合的排風；DWT-III型為離心軸向式屋頂風機，可用于排放特殊氣體的專用場合，如用于廚房排油煙可加設集油槽，借助其外殼及離心葉輪驅動、軸向氣流進出的特殊設計去油明顯： DWT-IV 型為無電機屋頂渦輪排風機，不用電、無噪音、體積小、重量輕、排風效率高，安裝方便，廣泛適用于商用建筑和廠礦 企業(更適合輕鋼結構屋面)的排風換氣。

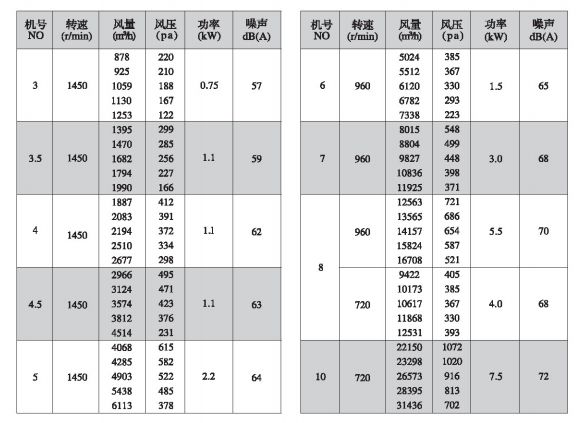

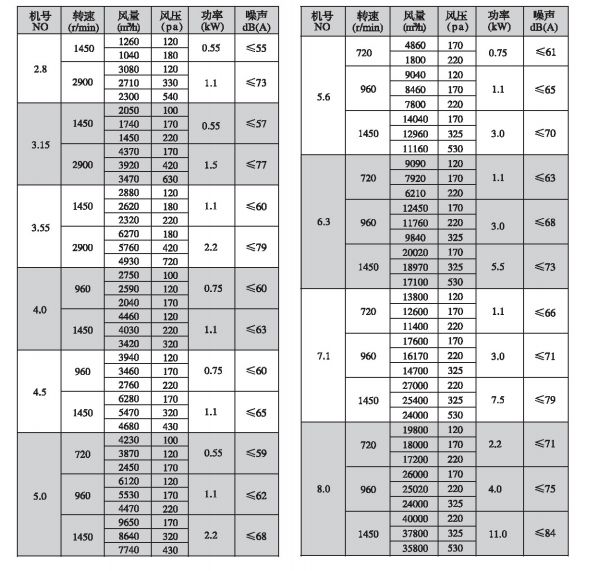

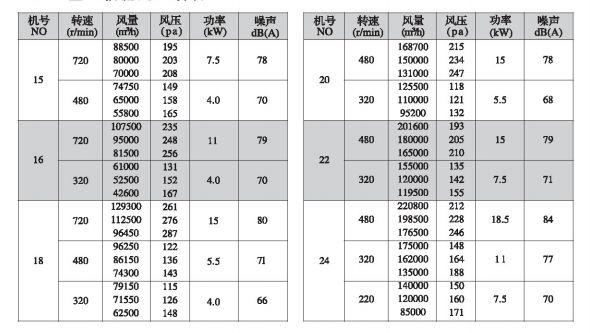

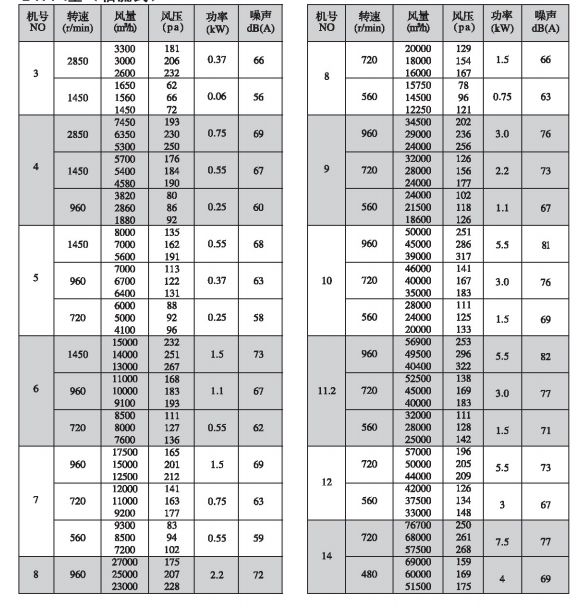

二、性能參數表
DWT-I型(軸流式)
DWT-I型(軸流式)續表
DWT-I 型(離心式)
DWT-II 型(離心軸向式)
DWT-I型(軸流式)
DWT-II型(離心式)

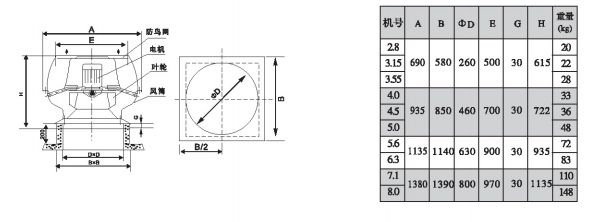

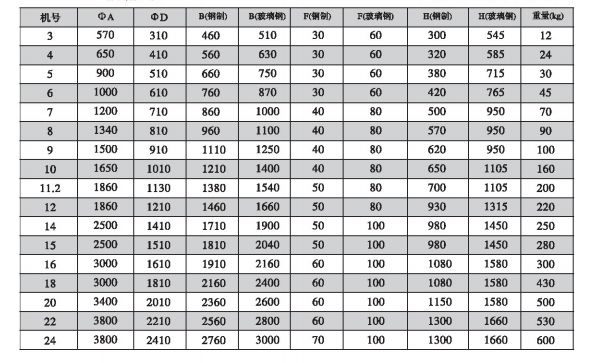

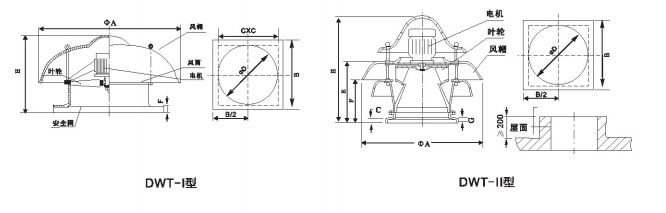

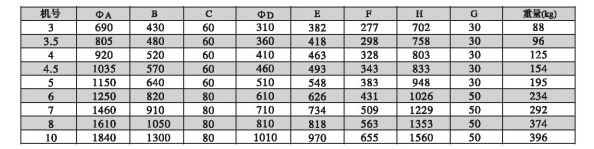

三、DWT-II 型風機外形及基礎尺寸表(單位： mm)
四 、DWT-IV 型 ( 無 電 機 渦 輪 式 )
1、特點
①環保：無須電力，連續運轉高效節能，無噪音、無火花、無爆炸性。
②防風雨特性：圓弧形葉片，每一葉片與葉片之間有空隙，旋轉時葉片互相補位把這些空隙填補，大量 雨水延著圓的節線拋出，小量雨水也延著葉片流落屋頂，不會流入渦輪里，同時旋轉的渦輪使空氣由葉片間 隙流出，阻擋雨水進入。
③運轉裝置：采用高技術水準的滾珠軸承，這種軸承是完全封閉，而且永遠自我潤滑，使它能在低于 3.2KW時速的微風下轉動。
④防塵：渦輪排風機是24小時不停轉，灰塵不易附著,即使需清洗也很方便。
⑤維修費：旋轉式排風排氣機不需維修，也不需要更換零件，提供絕對優良品質，因此選擇無電機渦輪 風機是投資者最佳的保障。
⑥重量輕盈：渦輪排氣機安裝于屋頂上連底座一并算總重量約15KG/座，相當輕盈，在設計鋼結構荷重 時，可以不需考慮。
⑦采光：葉片與葉片之間有空隙光線會由此進入室內，可增加照明度5-10%,一定程度上節省電費。 ⑧壽命： 一般使用壽命在15年以上。
⑨適用范圍廣：只需風速0.2m/s的微風，室內外溫差0.5℃以上即能不間斷旋轉，不僅適用平屋頂，而且 可在不超過31.5℃的斜屋頂上，將渦輪軸線調整為垂直狀態。
2、 應 用
①產生空氣對流、排散熱氣。
②減低室內溫度、增加室內新鮮空氣。
③減低空調負荷、增加制冷效果。
④抽出屋頂濕氣、霉氣、蒸氣、保持樓頂干爽。
⑤代替重型電排風機，減低采購成本，節省電費，減少噪音。
⑥適用于工廠、倉庫、大廈天臺、別墅、天井、花房、禽畜養殖、礦山坑道及一切房頂?shù)耐?、換氣、 散氣場所。
3、 性能參數
注：1、一般常年平均風速為3.4m/s(三級風),室內外溫差5℃,如室內外溫差>5℃,可適當增加安裝數量。 2、建筑物高度在6米以下使用時效果較佳。
五 、屋頂風機屋面安裝示圖說明

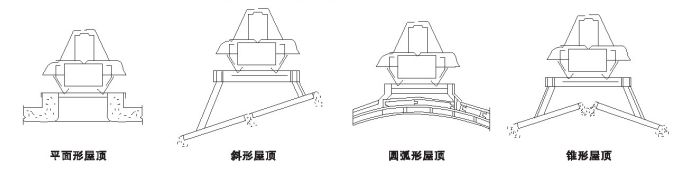

1、DWT-I、II、Ⅲ 型屋頂風機屋面安裝示圖

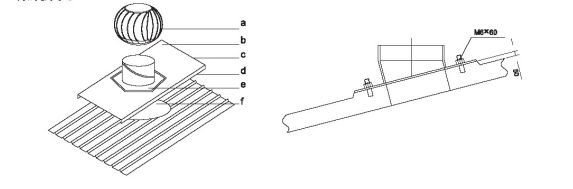

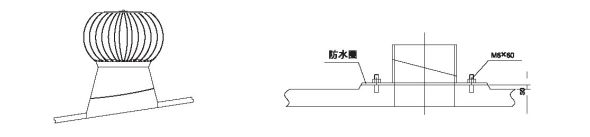

2、DWT-IV 型(無電機)屋頂渦輪排風機屋面安裝示圖說明
為使渦輪機達到最高的效率，安裝的位置必須在屋頂?shù)母咛?，避免裝設在護墻之后或可能被附近的高 樓、樹木擋住風勢的地方。
渦輪排風機安裝指南：
1、排氣機的理想位置盡量靠近屋脊線，安裝時底板上傾邊緣嵌入屋脊金屬蓋板下的縫隙里。
2、以底板內孔為樣板畫出洞口輪廓線，用切割機完成切割面板洞口。
3、嵌入底板，將底板用自攻釘(至少10顆)固定在屋面板上。將底板下傾邊緣端切割成與屋面板相同斷 面波形折蓋空隙。
4、裝上底座，用水平尺測量其底座上端部成水平再用自攻釘將底座及底板固定。
5、排氣機套入底座端部以白攻釘固定排氣機。
6、用玻璃膠將自攻釘及接合縫填補即完成安裝。
注意：
1、每個排氣機的中心間距不小于3M。
2、避免排氣機安裝于有亂流處，以及和垂直墻相鄰的低屋面外，炎熱區域需加裝其他排氣機以滿足特殊要求。
注：14”內徑為①300,外徑為①460;20“內徑為①500,外徑為①620;27”內徑為①600/①680,外徑為φ840/0880。
a、渦輪排風機 b、鋼板上緣必須插入脊梁的蓋板內 c、平面鋼板成型后必須大于安裝孔的面積
d、鋼板兩側向下折成直角，必須掩蓋屋面板的波峰 e、調整座 f、安裝孔

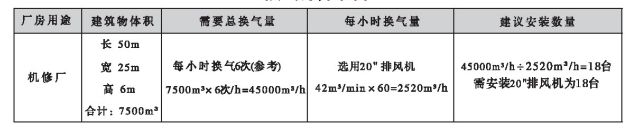

換氣計算示例
