YDF 系列噴流誘導風機

誘導風機是無風道射流誘導通風系統的一部分，它與送風風機、排風機組成整個系統。其原理是由經系統 設計、適當布置的多臺誘導風機噴嘴射出的高速氣流、誘導室外的新鮮空氣或經過處理的空氣，在無風管的條件下將其送到所要求的區域，實現最佳的室內氣流組織，以達到高效經濟的通風換氣首顆。使用無管射流誘導通風系統時，可省去設計、制造、安裝風管及其它配套工程方面的費用，這部分費用比使用的誘導風機組昂貴的多，而且以整個層面為通風風道，送風風機、排風風機所需要風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運行成本的投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。

分類：

詳細信息

一、特性及應用
誘導風機是無風道射流誘導通風系統的一部分，它與送風風機、排風機組成整個系統。其原理是由經系統 設計、適當布置的多臺誘導風機噴嘴射出的高速氣流、誘導室外的新鮮空氣或經過處理的空氣，在無風管的條件下將其送到所要求的區域，實現最佳的室內氣流組織，以達到高效經濟的通風換氣首顆。使用無管射流誘導通風系統時，可省去設計、制造、安裝風管及其它配套工程方面的費用，這部分費用比使用的誘導風機組昂貴的多，而且以整個層面為通風風道，送風風機、排風風機所需要風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運行成本的投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。
誘導風機內置高效率離心風機、噪聲低、體積小、重量輕、吊裝方便 (立式、臥式安裝均可)、維護簡單，廣泛配套應用于地下停車場，體育館、車間、倉庫、商場、超市、娛樂場等大面積場合的通風。
YDF-I型誘導風機一般用于無風誘導通風機系統，有立、臥式兩用兩種結構形式，電機采用風機專用單相電機。
噴流誘導系統可設計智能系統，在誘導空間內設置空氣質量傳感器，用以探測一氧化碳濃度，通過控制器自動控制誘導風機的開啟與停止(配置智能誘導風機),以實現自動化控制。

二、誘導通風系統與傳統的風管式通風系統相比具有的優點：
1、系統規劃設計簡單，設計變動彈性大，修改容易，布置靈活，噴射方向可能隨時隨地調節； 2、安裝簡便，施工簡單，可安裝在有針對性的位置，消除死角；
3、維護簡單方便，單機維護，不影響整個系統的運行；
4、換氣質量高，誘導系統使用整個空間空氣完全流通，不留死角，提高了空氣品質； 5、風機由優質冷軋平板制成，外表噴塑，整機美觀大方，與空間裝飾的協調性好。
6、電機采用免維護風機專用電機，內置高效離心風機，噪聲低，葉輪經高精度動平衡校驗，振動小。

三、性能參數表及外形尺寸表

型號	風量 (m³h)	出口風速(m/s)	功率 (W)	射程 (m)	重量 (kg)	噪聲 dB(A)	噴口形式 (直徑×數量)
YDF-I-6L	650~850	11~15	100	10	20	50	φ80×3
YDF-I-6W1			120	10	20	50	φ80×3
YDF-I-6W2			120	10	20	50	φ80×3
YDF-I-6W3	1150~1350	14~24	250	15	35	58	φ80×3
YDF-Z-2.2	1380	11~16	180	20	45	65	φ175×1

四、外形尺寸及噴嘴安裝形式

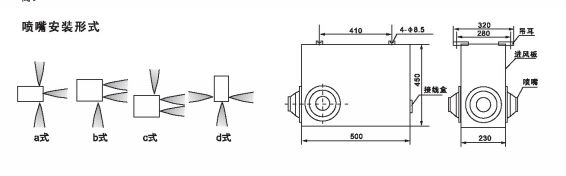

(1) YDF-I-6L立體誘導風機示意圖(萬向球形噴嘴)
球形噴口立式誘導風機由離心式通風機、消聲機箱、三個萬向球形噴嘴組成，回轉角度<60°,噴口φ80×3; 主要特點：噴口位置增加8個，可任意調整噴口，適應不同的設計和現場實際需要，機組小型化，風機效率提高。
噴嘴安裝形式

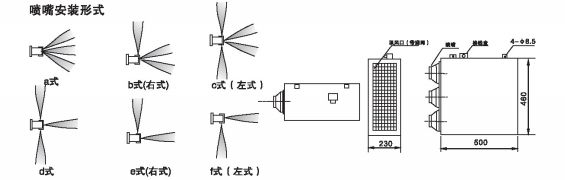

(2)YDF-I-6W1 臥式誘導風機示意圖(萬向球形噴嘴)
球形噴口臥式誘導風機由離心式通風機、消聲機箱、三個萬向球形噴嘴組成，回轉角度<60°,噴口 φ80×3。主要特點：調節靈活方便回轉角大，適用在多種環境安裝，外形美觀大方。

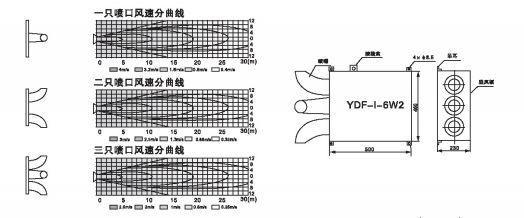

3)YDF-I-6W2 誘導風機示意圖(導管式噴嘴
導管臥式誘導風機由離心式通風機、消聲機箱、三種以下導管組成。回轉角度<45°,導管長=400mm, φ80×3。主要特點：氣流導向準確，噴射間距遠，接力傳遞卷吸量大。

4)YDF-I-6W3 誘導風機
可配用萬向球形噴嘴或導管式噴嘴，外形右見圖。

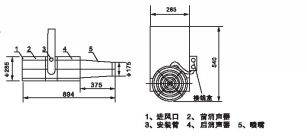

(5)YDF-Z-2.2 誘導風機示意圖
無箱軸流誘導風機由軸流風機、消聲器、噴嘴、固定架組成，回轉角度<60°,噴口φ175。
主要特點：產品類似隧道射流風機、射程更加長遠，適應高大型場所，安裝方便。

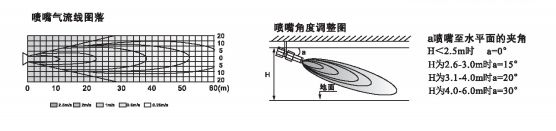

五、臥、立式安裝示意圖
誘導風機組是整個送排風系統的一個重要的中間通風銜接環口，進風口、排風口位置，誘導風機的安裝位置十分重要，直接關系到能否形成合理的氣流。理想的布局是讓送排風機在空間上形成主氣流，通過誘導風機的誘導送風，來完成整個空間的送排風。

六、誘導風機數量的計算
所需誘導風機的臺數，在考慮通風方式(機械送排風，自然進風機械排風),有無隔墻，空間形狀的前提下，按每臺誘導風機所要承擔的面積計算，可參照下表確定：

序號	使用場合的情況	送排風方式	數量
1	空間不規則，隔墻及障礙物多，氣流滯留的場合	自然進風、機械排風	100m²/臺
2	隔墻及障礙物多，但通排風氣流易形成	自然進風、機械排風機械進風、機械排風	150m²/臺
3	隔墻及障礙物較少，通排風氣流較理想	機械進風、機械排風	200m²/臺
4	無障礙物，只有低矮的停放物	機械進風、機械排風	250m²/臺

七、可應用場合簡介
1、通風換氣效果比較

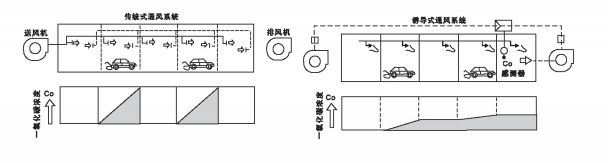

下圖為傳統式風管系統與誘導通風系統在CO濃度上的比較；
深色區域顯示各不同點的一氧化碳濃度，傳統的風管通風系統在車子經過的區域，由于僅為局部換氣， CO濃度明顯較高，而誘導通風系統，因是全風量換氣，平均CO濃度明顯較低，且最高的CO濃度出現在近排風設備處，若加裝CO感測器，因氣流分布均勻，探測效果好，可控制風機的運轉狀態，以節省電力費用。

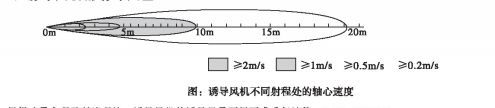

2、誘導風機的誘導風量

根據動量定理及射流理論，誘導風機的誘導風量可用下式進行計算： Qx/Qo=X/0.37
注：式中Qx-射程x 處射流誘導風量，Qo-誘導風機的風量；
當末端風速為0.5m/s,X=10m時，風量為650m³/h一臺誘導風機可誘導風量達至17560m³/h

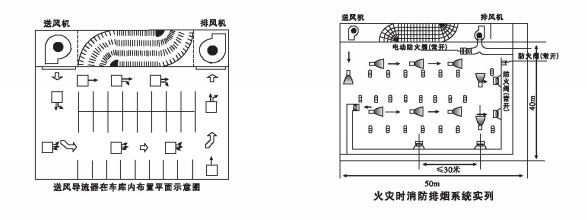

3、應用場合示圖
對地下停車場，可有效地排除汽車排放的一氧化碳及其它污染氣體，節省層高空間，方便其它管道布置，通風換風的效果比傳統的風管通風系統更佳。
體育場館、室內游戲池、展覽中心等高大空間的建筑物，冬季時的熱空氣下送是個難題，通過使用誘導風機，可有效地解決上部熱空氣的下送問題，提高底部溫度，節省能源；夏季使空調氣流組織理想，消除死角，使各部位都能保持舒適的溫度。
對于車間、倉庫、超市可在通道上方安裝誘導風機，有效地組織氣流的流動，不形成死角；并且可以隨著布局的調整，方便地調整誘導風機的布置位置。
注意消防通風時：1、排煙風機的選用：宜和平時排風機組結合，機房合用。2、排煙風管可按“排煙口距防煙分區內最遠點的水平距離不超過30m”的原則布置，風管管徑可按規范規定的風速來確定。
